Sostituiamo i condensatori di una scheda madre



Il problema dei condensatori elettrolitici rigonfiati o scoppiati è spesso presente nei componenti del computer più soggetti al calore, come la scheda madre. Il rigonfiamento del condensatore può provocare i più innumerevoli problemi del computer, come errori o comportamenti anomali (se il vostro computer ha comportamenti strani o errori casuali questa può esserne la causa!), proprio perché la funzione primaria di filtraggio del condensatore nelle linee di alimentazione viene meno. Un condensatore si rigonfia quando l’elettrolita al suo interno ha raggiunto temperature tali da evaporare e può fuoriuscire dal condensatore stesso dopo averne provocato il rigonfiamento, perdendo l’elettrolita il condensatore elettrolitico perde via via la sua capacità.

I problemi ai condensatori nelle schede madri si presentano quasi sempre agli elettrolitici di filtraggio delle linee di alimentazione essendo questi soggetti a un proprio riscaldamento dovuto alle forti correnti che devono gestire durante il funzionamento del computer.

In questo articolo viene descritto come sostituire i condensatori elettrolitici aventi questo problema in una scheda madre.



ATTENZIONE: Tentare questa via solo se siete abbastanza abili in elettronica, massarielectronics.it non si assume alcuna responsabilità sull’esito che otterrete! E mi raccomando: prima di operare sui delicati circuiti elettronici assicuratevi di essere liberi da cariche elettrostatiche, toccando con mano apparati metallici collegati all'impianto di messa a terra!



Occorrente:

  • Pistola ad aria calda, precedentemente descritta in questo articolo
  • Un paio di pinze non eccessivamente grandi
  • Avvitatore con punta di circa 0,9mm o meno
  • Saldatore a punta fine
  • Pasta per saldatura, acquistabile su internet o nei comuni negozi di componentistica elettronica

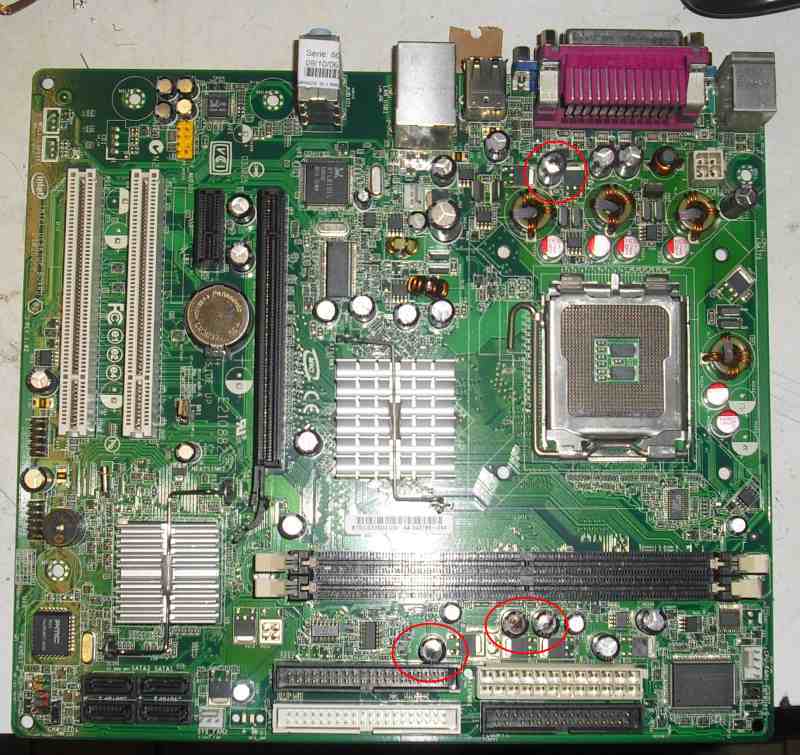

      Per prima cosa identifichiamo i condensatori da sostituire, vedendo quali condensatori presentano anche un leggero rigonfiamento o una perdita di elettrolita sulla parte superiore, al contrario i condensatori sani presentano la parte superiore perfettamente piana e pulita (al massimo possono esserci alcuni segni di pennarello lasciati dal produttore). Osservando la scheda con attenzione è facile rilevare quali siano i condensatori da sostituire. Nella foto sotto è presente una scheda madre avente alcuni condensatori rigonfiati (cerchiati in rosso), in alcuni è anche evidente la perdita della soluzione chimica dalla parte superiore.






      Per ogni condensatore annotiamo i suoi dati tecnici quali la capacità, la tensione massima di funzionamento e la massima temperatura operativa (solitamente 85 o 105°C), questi dati negli elettrolitici sono facilmente individuabili direttamente sul condensatore stesso. Ora ricerchiamo condensatori nuovi con tensione, capacità e temperatura operativa uguale o lievemente superiore ai condensatori da sostituire assicurandoci che siano a basso ESR (resistenza equivalente), ovvero adatti a filtrare le alte frequenze spurie presenti nelle linee elettriche del computer. In alternativa se avete qualche vecchia scheda madre potrete prelevare i condensatori adottando la stessa procedura qui descritta sulla vecchia scheda avendo cura, però, di non danneggiare il condensatore che si sta rimuovendo. Una volta procurati i condensatori siamo pronti alla sostituzione!

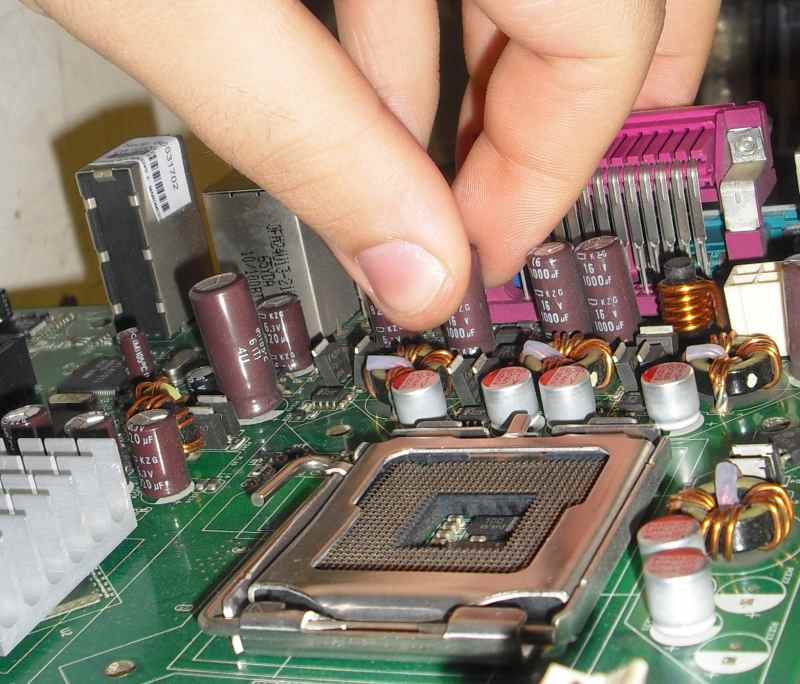

      Per prima cosa ricerchiamo le posizioni dei pin dei vari condensatori da sostituire nell’altro lato della scheda (è sottointeso che questa procedura vale solo con condensatori a montaggio tramite pin e non superficiale). Troviamo una posizione comoda per poter rimuovere i condensatore con l’uso delle pinze e allo stesso tempo dal lato dei pin poter posizionare la pistola ad aria calda. Ora stringiamo con le pinze il condensatore da sostituire (evitando di danneggiarlo) e al contempo con un dito della stessa mano premiamo sulla superficie della scheda in modo da mantenere il condensatore in tiro (con delicatezza non deve essere strappato ma aiutato a staccarsi). La scheda va mantenuta possibilmente in verticale ed in bilico mentre con la pisola ad aria calda nell’altra mano riscaldiamo la zona in cui sono presenti i pin del condensatore che si sta tirando.

      La pistola va tenuta molto vicino per far si che l’operazione duri il meno possibile. Dopo alcuni secondi il condensatore dovrebbe venire via, se ciò non avvenisse proviamo a far leva sul condensatore con la pinza. Dopo ogni rimozione consiglio di far raffreddare la scheda per un minuto, questo per evitare che si danneggino dei componenti della scheda durante l’operazione. Una volta rimossi tutti i condensatori si può passare alla fase successiva.

      Ora controlliamo che i fori dove erano posizionati i condensatori siano liberi dallo stagno e quindi sia possibile inserire i nuovi condensatori in maniera agevole, se così non fosse prendiamo l'avvitatore con la punta da circa 0,9mm e foriamo sul foro otturato dallo stagno, facendo attenzione a forare esattamente al centro del buco.

      Passiamo ora alla fase di saldatura dei nuovi condensatori, prendiamo un condensatore e inseriamolo nei fori di quello vecchio facendo assolutamente attenzione alla polarità corretta (e che sia nella giusta posizione rispetto agli altri da mettere) aiutandoci con la serigrafia del condensatore sulla scheda madre. Prendiamo il saldatore che deve essere ben caldo ed immergiamo la sua punta per un attimo nella pasta per saldatura, posizioniamo il saldatore in corrispondenza dei pin e saldiamo entrambi i pin del condensatore. Fate attenzione a non fare sbavature e che lo stagno si saldi bene sia sui reofori del condensatore e sui terminali della scheda madre, la pasta saldante ci aiuterà a pulire le superfici da saldare durante la saldatura.

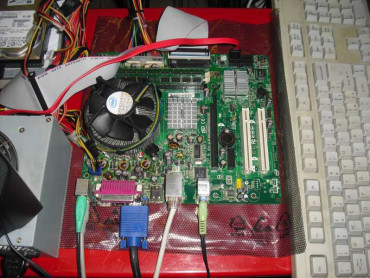

      Una volta saldati tutti i condensatori alla stessa maniera non ci rimane che provare la scheda e verificare che tutto funzioni correttamente.

      Ora vi chiederete come fare per far si che il danneggiamento dei condensatori non accada più: la cosa migliore da fare è garantire più circolazione dell'aria all'interno del case del computer, ordinando i fili al suo interno ed aggiungendo eventualmente una ventola in più.

      Buon lavoro!

      Commenti

      # I rubycon yxg sono low ers?Pierpaolo 2014-08-08 17:20
      C'è qualcuno che risponde o non più?
      Rispondi | Rispondi con citazione | Citazione
      # RE: I rubycon yxg sono low ers?Marco Massari 2014-08-08 19:31
      Citazione Pierpaolo:
      C'è qualcuno che risponde o non più?

      Salve,
      mi scusi il ritardo. Dal datasheet non risultano low esr.
      rubycon.co.jp/.../e_yxg.pdf
      La caratteristica LOW ESR dato che è un nome commerciale è facilmente rintracciabile nel datasheet del condensatore desiderato, ecco un esempio
      mouser.com/.../...
      i grossisti dell'elettronic a categorizzano appositamente i condensatori LOW ESR e pertanto tramite google sono facilmente rintracciabili. Purtroppo non sempre il "negozio sotto casa" ne è fornito.
      Rispondi | Rispondi con citazione | Citazione
      # RE: I rubycon yxg sono low ers?Pierpaolo 2014-08-24 23:19
      Me ne consigliate alcuni validi per favore?
      Rispondi | Rispondi con citazione | Citazione
      # RE: I rubycon yxg sono low ers?Marco Massari 2014-08-27 17:27
      Sicuramente le marche famose sono le più affidabili ma anche spesso costose...ecco alcuni link
      www.vishay.com/.../low-esr
      www.low-esr.com/
      www.capacitorlab.com/.../
      industrial.panasonic.com/.../. ..
      badcaps.net/.../...
      it.mouser.com/.../...
      Rispondi | Rispondi con citazione | Citazione
      # RE: Sostituiamo i condensatori di una scheda madrePierpaolo 2014-07-17 16:49
      I rubycon yxg sono low ers? Me li consigliate da sostituire su una scheda madre?
      Grazie in anticipo per il vostro aiuto
      Rispondi | Rispondi con citazione | Citazione
      # RE: Sostituiamo i condensatori di una scheda madreMarco 2014-01-01 23:22
      Salve,
      grazie per il voto sulla guida. Per i componenti commerciali quali processori, schede madri e schede PCI può rivolgersi ad Amazon che ormai è un colosso in questo settore. Per acquistare invece i componenti elettronici singoli o gli zoccoli singoli le posso consigliare 3 negozi multinazionali di vendita componenti forniti di cataloghi immensi: RS, Farnell, Mouser. Li trova tutti su google e tutti spediscono anche in italia.
      Rispondi | Rispondi con citazione | Citazione
      # RE: Sostituiamo i condensatori di una scheda madreFranco 2013-12-28 23:05
      Vista l'ottima guida colgo l'occasione per una domanda; sai se esiste un negozio online dove acquistare i componenti della mainboard, specialmente lo zoccolo processore e le porte pcie?

      grazie
      Rispondi | Rispondi con citazione | Citazione
      # sergio 2012-11-29 10:34
      La guida è davvero ottima, però correggerei solo dicendo che non sempre i condensatori sani sono perfettamente piani ma che a volte hanno una Y o una I incavata verso l'interno proprio per facilitare il controllo nel vedere se è rovinato o meno, perchè se non lo dici magari qualche neofita si mette a staccare tutti i condensatori della scheda solo perchè hanno questa particolarità :-)
      Rispondi | Rispondi con citazione | Citazione
      # DenxMonx 2012-03-09 09:22
      A dire il vero si potrebbe tranquillamente evitare di perforare la scheda per aprire i buchi dei reofori. Io per esempio con uno spillo creo due incavi superficiali sopra i fori otturati, quel tanto che basta per incastrare i due terminali del condensatore, poi tenendo fermo il condensatore con un dito, dall'altra parte della scheda madre in corrispondenza dei due reofori, con il saldatore elettrico, scaldo lo stagno che ottura i buchi in maniera tale che i due terminali possano piano piano passare dall'altra parte. E' un pò macchinoso ma prendendoci la mano alla fine funziona ed è molto sbrigativo.... Questa per me è un operazione piuttosto facile in quanto riparo quotidianamente decine di schede madri al giorno ma per uno alle prime armi consiglio di fare pratica su schede madri vecchie e non più riutilizzabili. .
      Rispondi | Rispondi con citazione | Citazione
      # Massari Electronics 2011-07-29 13:53
      Citazione Renato:
      AHIA :sad: , e tu useresti il trapano per riforare i fori passanti ?!?! già la parola lo dice ... e se li strappi o rovini è facile che dici addio al contatto passante ! :-* direi meglio col saldatore di potenza adeguata scaldi il foro senza condensatore e poi con un ago in movimento lo liberi, certo con un dissaldatore si andrebbe meglio, ma non sempre scaldano a sufficienza

      Grazie per il consiglio. Comunque operando con attenzione sono riuscito anche con il metodo descritto. Ho usato un avvitatore (sicuramente più lento del trapano, correggo subito l'articolo dove ho specificato trapano) con una punta molto fine (0,9mm) ed il risultato è stato molto buono.
      Rispondi | Rispondi con citazione | Citazione
      # Renato 2011-07-29 12:04
      AHIA :sad: , e tu useresti il trapano per riforare i fori passanti ?!?! già la parola lo dice ... e se li strappi o rovini è facile che dici addio al contatto passante ! :-* direi meglio col saldatore di potenza adeguata scaldi il foro senza condensatore e poi con un ago in movimento lo liberi, certo con un dissaldatore si andrebbe meglio, ma non sempre scaldano a sufficienza
      Rispondi | Rispondi con citazione | Citazione
      # Aemme 2011-06-27 12:08
      Ottima guida! Io sono in procinto di cambiare quelli vicino alla Ram. Spero cosi di risolvere i crash( i freezes) dovuti a picchi di utilizzo della ram (in genere sui video internet che usano flash player mi fa questo scherzetto, oppure con webcam accesa e appunto quacosa su internet che richiede picchi di buffer grafici)
      Rispondi | Rispondi con citazione | Citazione
