VERSIONE: 1.0 | SISTEMA OPERATIVO: WINDOWS (32/64bit) 2000, XP, Vista e 7 | RILASCIO: OPEN SOURCE



I DISPOSITIVI MASSABUS SONO ORA IN VENDITA COMPLETI E AGGIORNATI QUI!

Il software MassaBus Controller da solo non è in grado di controllare le funzioni affidate al sistema domotico MassaBus, per questo motivo esso dispone di una modalità automatica che permette ad un software esterno di controllare le varie unità del bus domotico attraverso un porta TCP/IP. Tale software può essere adattato al massimo per soddisfare le esigenze dell’utente finale. In questa parte si analizza un software di esempio per comprendere alcuni aspetti della domotica: il monitoraggio e la mutazione immediata delle funzioni.

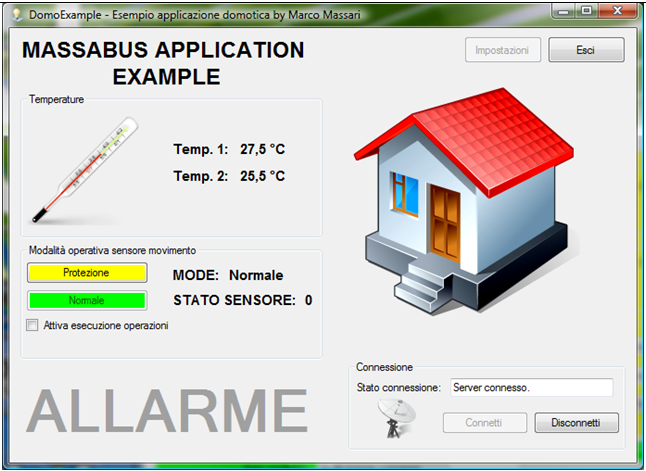

Il software di esempio progettato si occupa di visualizzare a video la temperatura di due sensori di temperatura (schede Temperature sensor) presenti nel bus e monitorare l’attivazione di un sensore di movimento piroelettrico PIR attraverso l’ingresso 1 di una scheda Multi I/O Device. Quando il sensore PIR rivelerà un movimento il software a seconda della modalità impostata via software può intraprendere due azioni: accendere una luce o attivare un allarme. Queste due funzioni vengono svolte in maniera immediata e senza alcuna modifica alla circuiteria del sistema, rappresentando quindi la praticità di utilizzo di un sistema domotico.

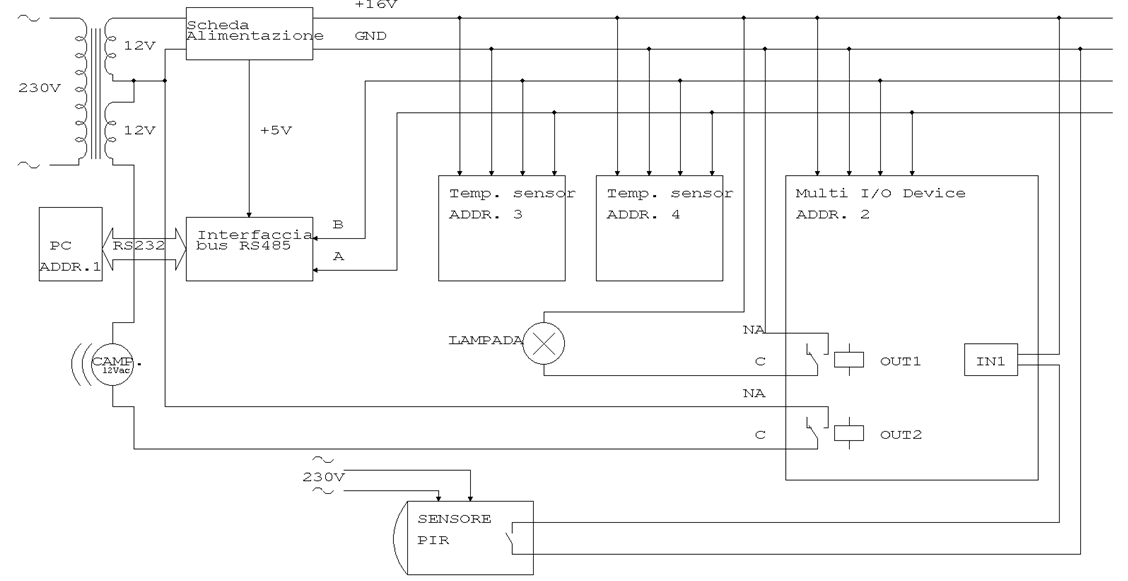

La circuitazione di esempio utilizzata con il software di controllo e il sistema MassaBus è visibile in figura sotto, dove è anche possibile vedere un esempio di assegnazione degli indirizzi delle schede nel bus.



In tale circuito si nota la presenza di un campanello di allarme, di una luce e del sensore PIR per il rilevamento dei movimenti. Il campanello richiede una tensione di 12Vac, mentre la luce a led viene alimentata con 16Vdc eppure non vie è alcun problema di pilotaggio essendo il relè considerabile come un normale deviatore meccanico. Il sensore PIR invece provvede a fornire al primo ingresso una tensione di 16Vdc (che è supportabile dalla scheda nonostante l’ingresso sia progettato per una tensione di 12V) che si occupa di attivare il fotoaccoppiatore di ingresso e il led di segnalazione.

Questa applicazione ovviamente ha una dubbia utilità, permette però di capire come un sistema domotico possa “interagire” con l’ambiente circostante. Ad esempio se nel computer master viene installato un cellulare GSM con opportuno software di controllo comunicante via TCP/IP con il software MassaBus Controller, sarà possibile controllare a distanza l’ambiente in cui il sistema MassaBus è installato. Tutto questo tramite normali SMS o chiamate dati.

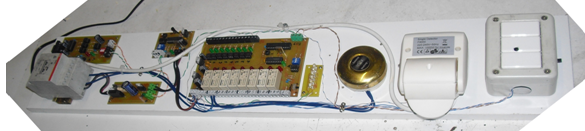

Il circuito descritto montato fisicamente è visibile in figura sotto dove si possono notare in centro la campana di allarme, il sensore PIR e introno le schede MassaBus utilizzate.

ALTRE IMMAGINI

Sono disponibili i sorgenti per Visual Basic .NET (gratuito) o Visual Studio 2010 e l'eseguibile compilato per avviare direttamente l'applicazione.

DOWNLOAD FILE SORGENTI

DOWNLOAD ESEGUIBILE
