MassaBus Mini I/O Device

I DISPOSITIVI MASSABUS SONO ORA IN VENDITA COMPLETI E AGGIORNATI QUI!

Questa scheda è la versione ridotta della scheda Multi I/O Device del sistema domotico MassaBus. Dispone di 4 uscite a relè e di 4 ingressi digitali optoisolati e condivide la maggior parte dei comandi della scheda gemella più grande.

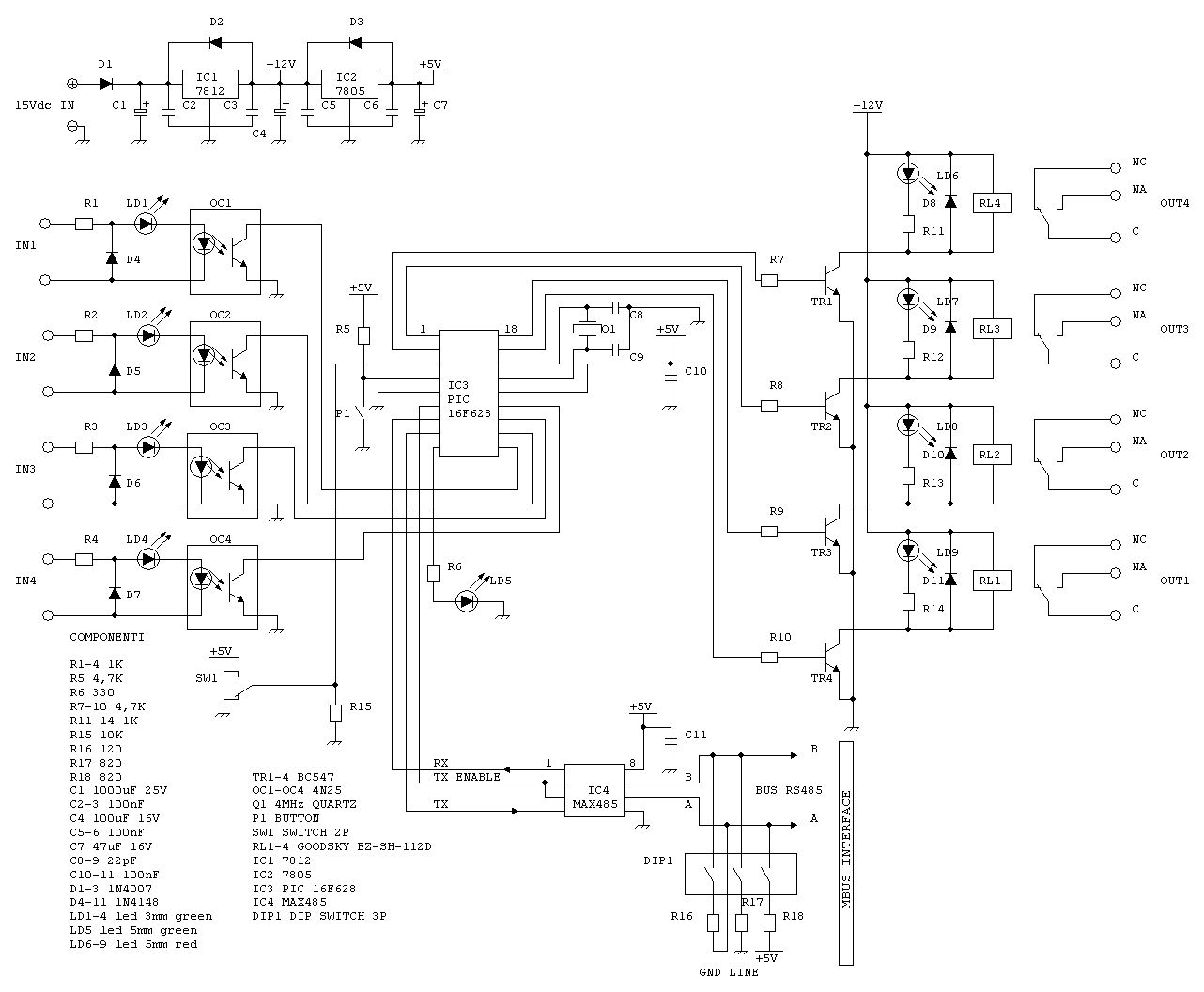

SCHEMA ELETTRICO

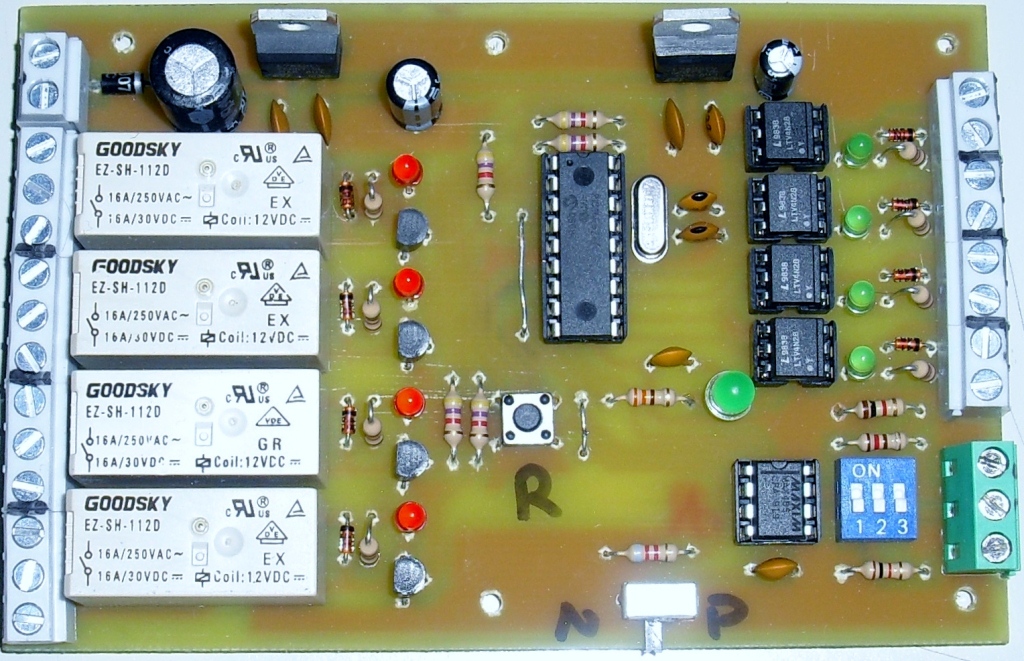

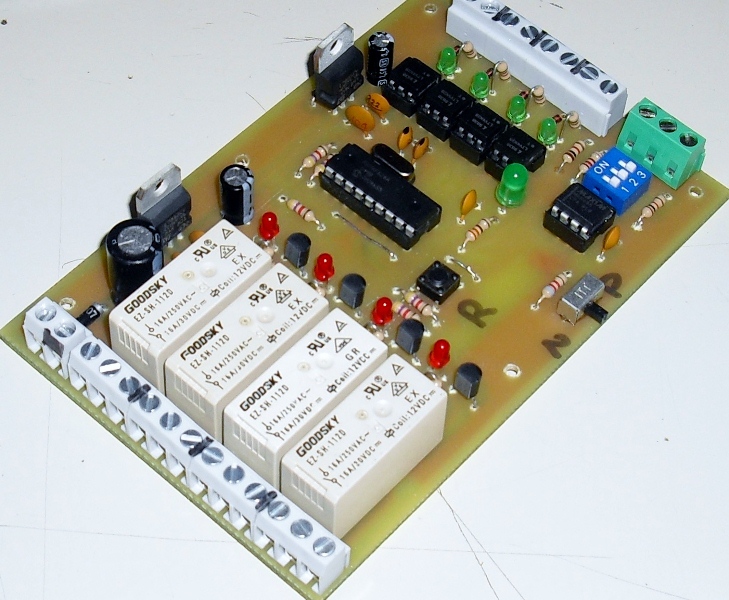

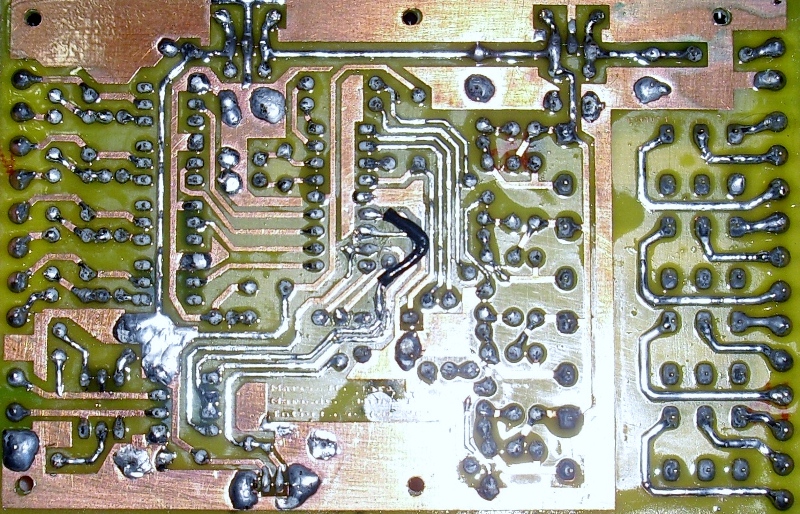

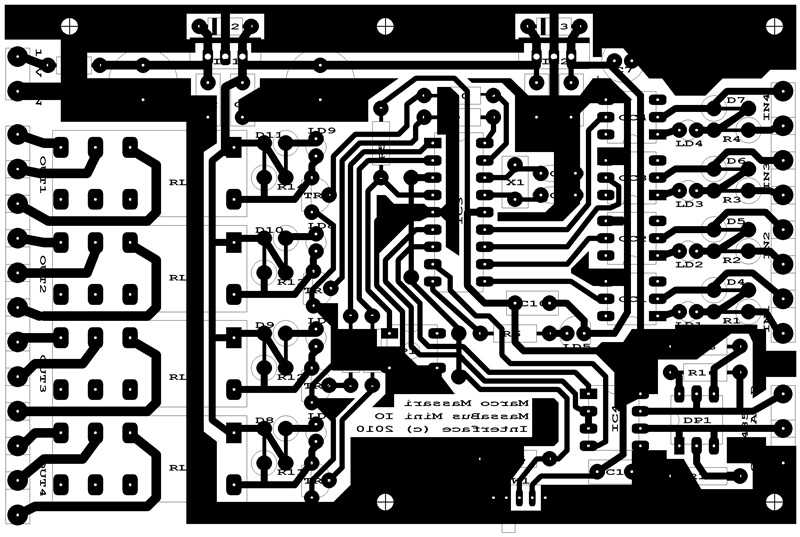

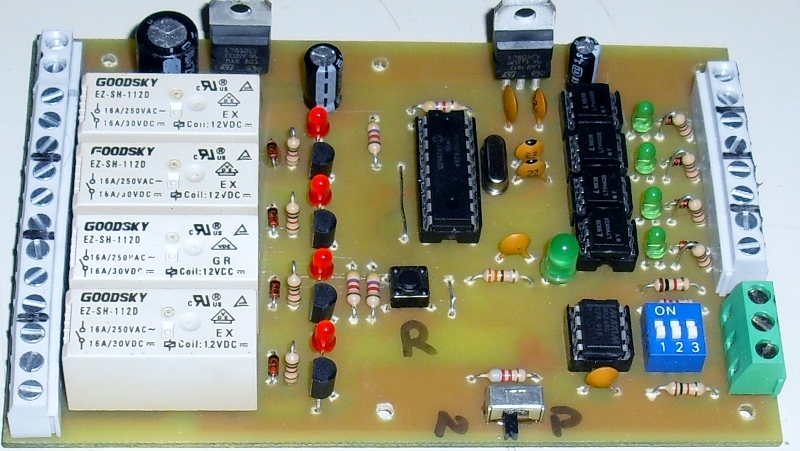

Lo schema è semplificato rispetto alla scheda Multi I/O Device, si nota in particolare l'uso di un microcontrollore più piccolo 16F628A e la mancanza del convertitore analogico-digitale. L'integrato ULN2803A è stato sostituito da 4 transistor per ottimizzare spazio e costi.   FIRMWARE Il firmware è stotanzialmente identico a quello della scheda Multi I/O tranne per la mancanza delle istruzioni che eseguivano le funzioni del convertitore analogico-digitale che in questa scheda non è presente. REALIZZAZIONE PRATICA Di seguito è possibile osservare il circuito su PCB, l'immagine è puramente indicativa. Per realizzare le schede fate riferimento ai file allegati. Attenzione che alcuni componenti (diodi, resistenze) sono montati in verticale quindi un terminale va sulla scheda e l'altro terminale assume la forma di “u” rovesciata per poter arrivare anch'esso alla scheda. Fate attenzione anche a montare i due ponticelli presenti sulla scheda, realizzabili con del filo nudo.   ALCUNE IMMAGINI      I file per la realizzazione della scheda sono in formato PDF con sorgente in formato per FidoCAD, il firmware è compilato in formato HEX con il sorgente per l'IDE MikroBasic (in versione free). | DOWNLOAD FILE PROGRAMMA MICROCONTROLLOREScarica miniiofirmware.zip | DOWNLOAD FILE REALIZZAZIONE SCHEDAScarica miniioboard.zip |                                                                  **
