Nixie PIC clock

altatensione_small.jpg ATTENZIONE: Alcuni dispositivi descritti in questo articolo possono presentare ALTE TENSIONI che possono rivelarsi anche MORTALI se non si opera in modo opportuno. L'autore non si assume alcuna responsabilità per danni a cose o a persone! altatensione_small.jpg


Un orologio con un affascinate tubo NIXIE controllato tramite microcontrollore PIC. Ecco come antichità e innovazione si possono unire per realizzare un dispositivo affascinante e che non farà mancare la curiosità ai propri spettatori. Dispone di un alimentatore ad alta tensione controllato direttamente dal PIC in grado di far accendere il tubo NIXIE.

…Continua….

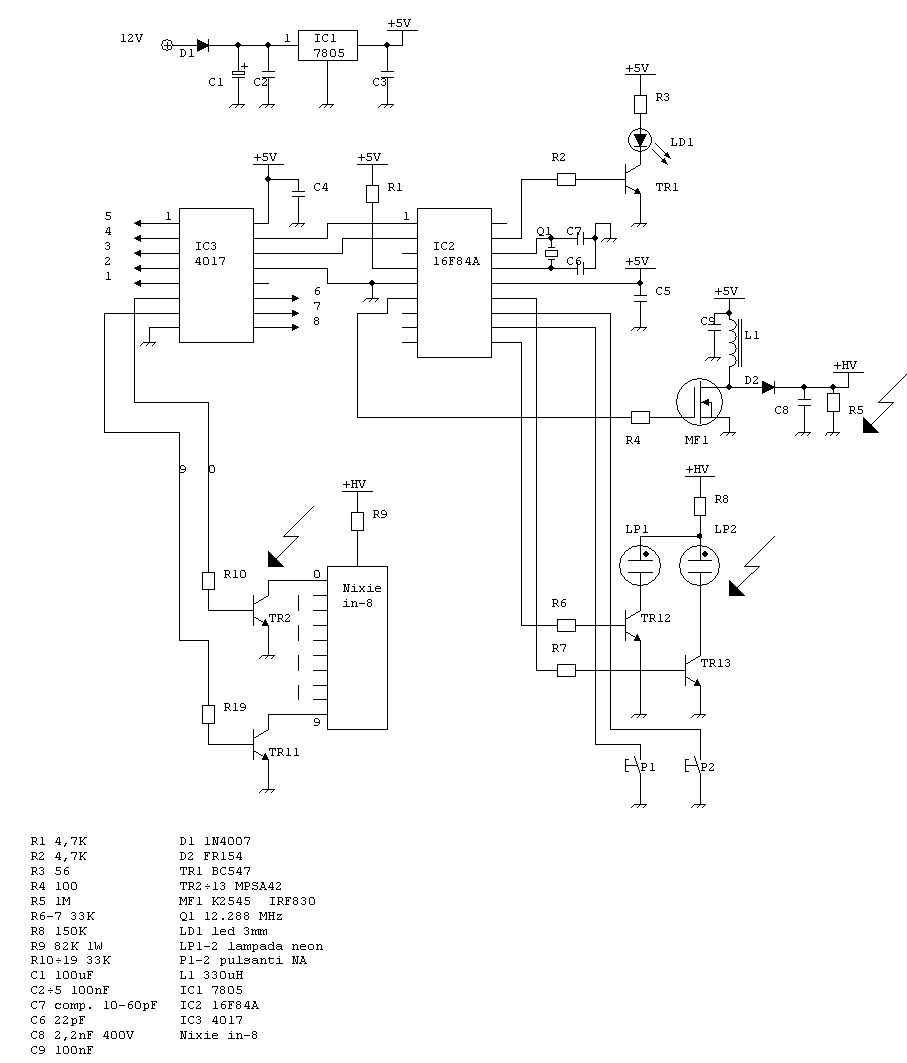

SCHEMA ELETTRICO


IMMAGINI

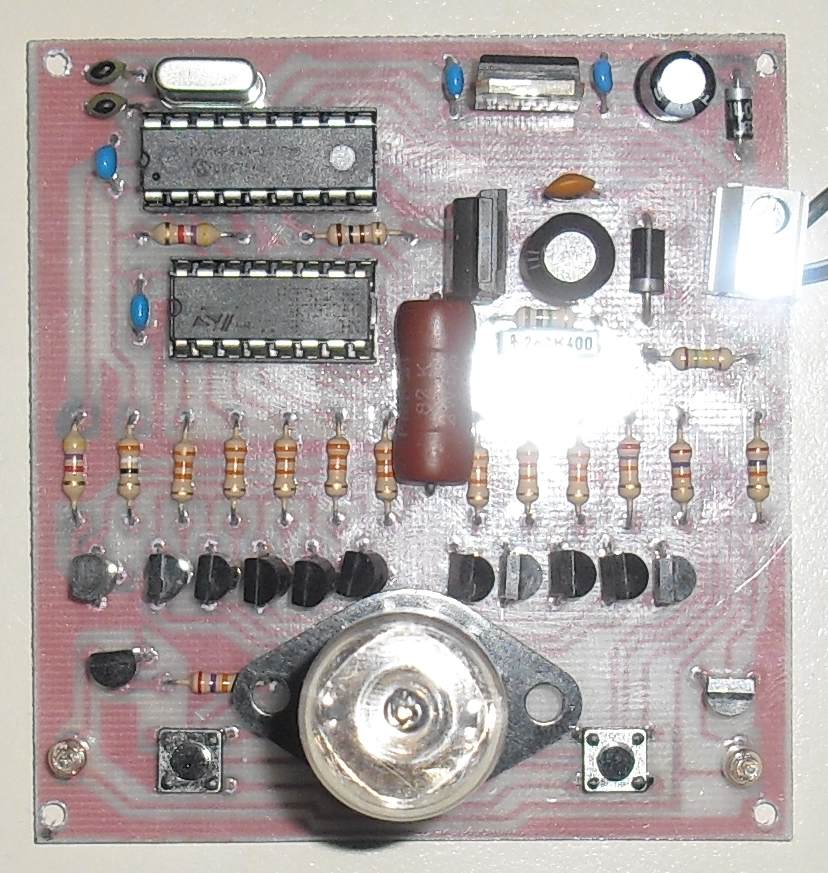

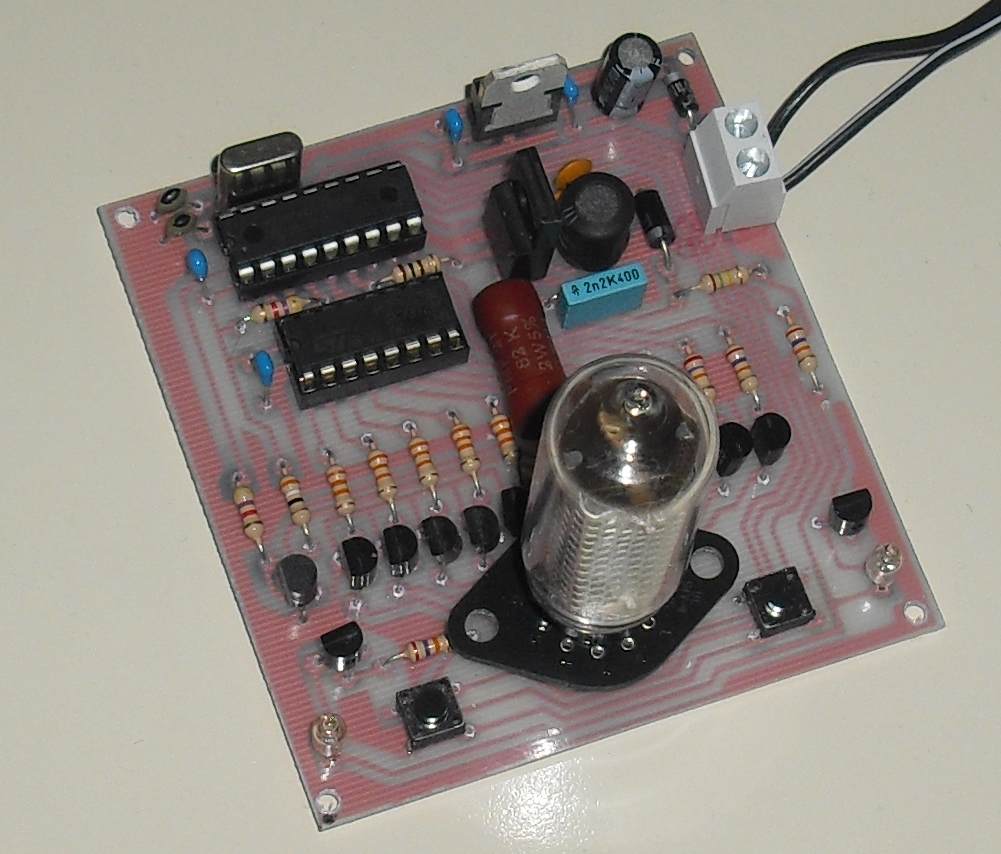

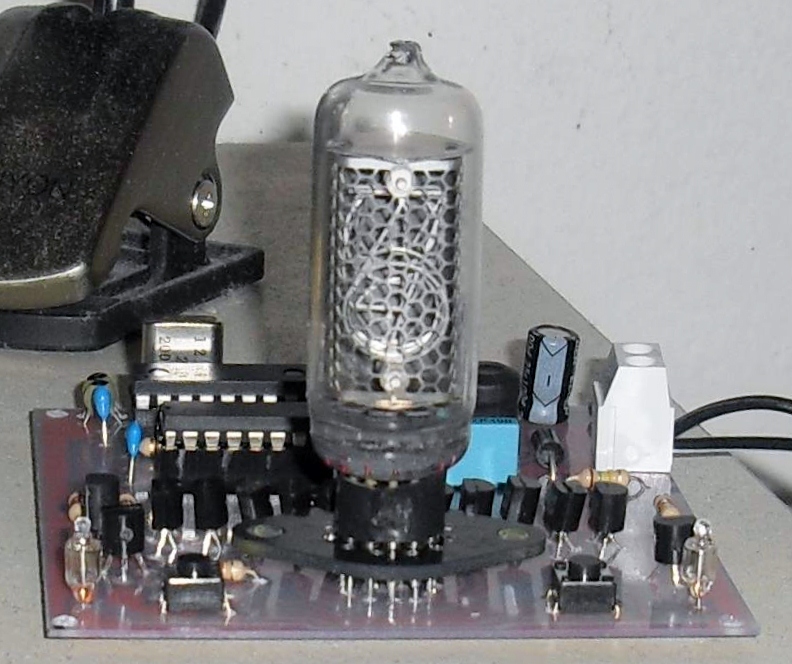

nixie1.jpg nixie2.jpg nixie3.jpg



VIDEO

Scarica programma_nixiepicclock.zip DOWNLOAD FILE PROGRAMMA MICROCONTROLLOREScarica programma_nixiepicclock.zip Scarica scheda_nixiepicclock.zip DOWNLOAD FILE REALIZZAZIONE SCHEDAScarica scheda_nixiepicclock.zip
Tag: orologio nixie valvole nixie nixie clock PIC alta tensione orologio elettronico retro elettronica microcontrollore tubi nixie progetto elettronico
